Подключение трансивера Xiegu G90 к смартфону по Bluetooth

За основу данной статьи взята информация из этого источника: https://vk.com/club224633747. К сожалению с автором не удалось свзяться чтобы получить больше конкретики, но считаю, что и этой информации будет достаточно, чтобы повтороить эту доработку для трансивера Xiegu G90.
Так же есть смысл изучить разработки Эда Дюрранта DD5LP опубликованными на этом ресурсе: (https://dd5lp.com/equipment/review-of-xiegu-g90-hf-portable-transceiver/adding-bluetooth-support-to-the-xiegu-g-90-hf-transciever/), которые помогут улучшить или изменить часть данной коснтрукции.

Рассмотрим способ беспроводного подключения трансивера Xiegu G90 к смартфону через Bluetooth. Этот вариант требует навыков пайки, понимания электронных схем и финансовых затрат на компоненты. В результате вы получите полноценное беспроводное соединение без проводов!

Что понадобится

Для реализации проекта потребуются следующие компоненты:

1. Bluetooth-аудиомодуль - для передачи аудиосигналов.

2. Bluetooth-модуль — для управления PTT и CAT.

3. Разъёмы для подключения к трансиверу.

4. Резисторы, конденсаторы для согласования уровней сигналов.

5. Стабилизатор напряжения.

6. Печатная плата, провода для монтажа компонентов.

7. Корпус для защиты устройства.

8. Паяльное оборудование и инструменты .

Схема подключения

Схема включает три основных блока:

1. Аудиоинтерфейс:

   • подключение аудиовыхода трансивера к входу Bluetooth‑модуля;

   • согласование уровней сигнала с помощью делителей на резисторах.

2. CAT управление:

   • микроконтроллер отслеживает сигнал PTT от смартфона;

   • при активации PTT микроконтроллер замыкает цепь на трансивере.

3. Питание:

   • стабилизатор напряжения обеспечивает питание Bluetooth‑модуля от трансивера.

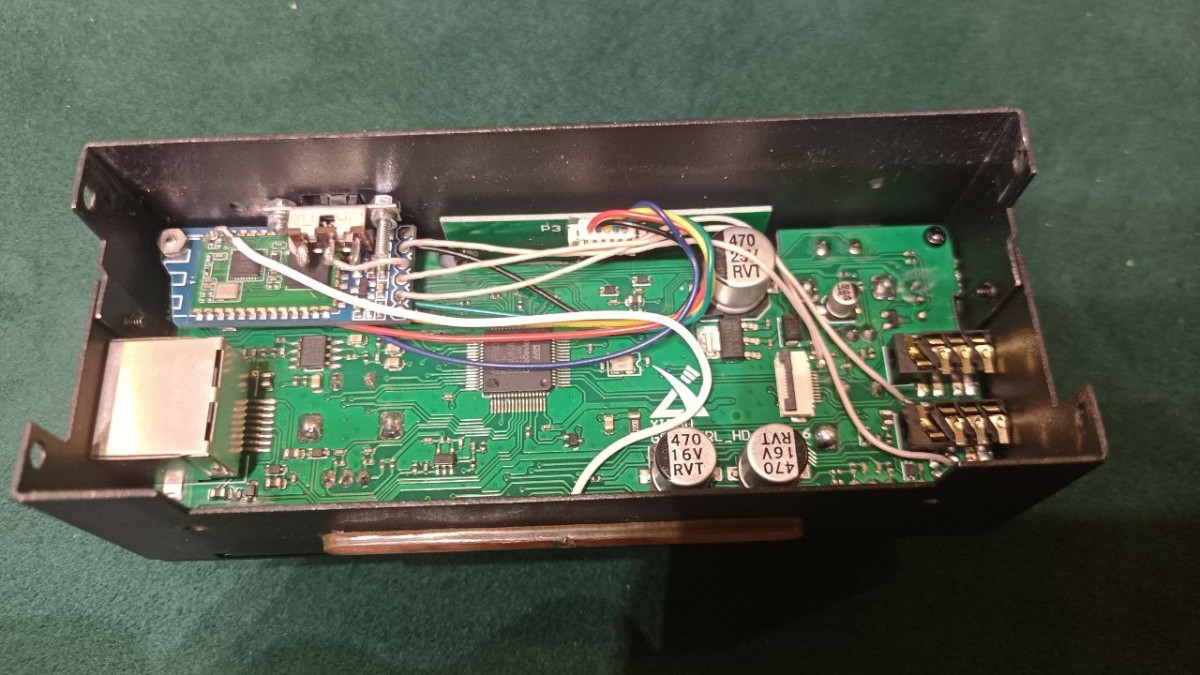

Реализацию схемы начнем с установки модуля Bluetooth HC‑05 в головной части трансивера G90, блого места для устанвки модуля и стабилизатора там достаточно. Монтаж модуля выполнен следующим образом:

1. Подключение UART. Модуль HC‑05 установлен внутри панели управления. Линии UART подключены к контактам разъёма COMM (на схеме — P7) по перекрёстной схеме:

   • TX модуля соединён с RX разъёма (контакт 4);

   • RX модуля соединён с TX разъёма (контакт 7).

   Такая схема обеспечивает отключение модуля от основной линии при подключении разъёма Jack 3,5 мм, что сохраняет возможность перепрошивки панели управления с помощью кабеля.



2. Питание. Источник питания подключён к контакту 1 разъёма подключения шлейфа (+9 В) через понижающий DC/DC‑преобразователь на $5\text{В}$. В качестве преобразователя использована микросхема 78L05 без дополнительной обвязки (фильтров и т. д.). Питание подаётся через выключатель, установленный на верхней крышке корпуса (для чего в ней было выполнено отверстие).



3. Примечание: установка выключателя не является обязательной, так как модуль потребляет всего $50\text{мА}$ (и только в режиме передачи). В данном случае выключатель служит для экономии заряда аккумулятора при автономной работе.



Антенна. Встроенная антенна модуля была демонтирована. Сигнал выведен на внешнюю антенну с помощью тонкого коаксиального кабеля, проложенного к нижней крышке корпуса (для кабеля выполнено отдельное отверстие). Внешняя антенна изготовлена из полоски фольгированного текстолита.

Причина замены антенны: металлический корпус панели управления частично экранирует сигнал Bluetooth, что делает соединение со встроенной антенной нестабильным.

Далее приступаем к изготовлению звукового Bluetooth‑приёмопередатчика

Устройство собрано на базе Bluetooth‑гарнитуры с добавлением следующих электронных компонентов:

1. Делитель напряжения на резисторах — понижает уровень сигнала на входе микрофона гарнитуры.

2. Разделительный конденсатор — отсекает постоянное напряжение, используемое для питания электретного микрофона в гарнитуре.

3. МОП‑транзистор — выполняет ключевую функцию в схеме управления.

4. Оптопара — обеспечивает гальваническую развязку цепей.

5. RC‑цепочка — формирует задержку для реализации автоматического запуска режима сопряжения при подаче питания. Принцип работы: RC‑цепочка «удерживает» кнопку сопряжения гарнитуры в нажатом состоянии в течение нескольких секунд после включения.

6. DC/DC‑преобразователь 78L03 — понижает напряжение питания с $8\text{В}$ (на гнезде ACC) до уровня, безопасного для работы гарнитуры.

В качестве корпуса использован пластиковый корпус от старого реле. Поверхность была предварительно заделана (заклеена) и окрашена, что обеспечило дополнительную герметичность конструкции.

А теперь немного подробностей от автора из его ТГ-канала (t.me/xiegu_g90_ru).

Ниже — подробное описание самодельного Bluetooth‑приёмопередатчика на базе старой гарнитуры с дохшим аккумулятором. Автор отказался от готовых модулей в пользу доработки имеющегося устройства. Схема не чертилась: она достаточно проста и собирается навесным монтажом.

Входные цепи

На входе гарнитуры вместо выпаянного микрофона устанавливается резистор номиналом около $1\text{кОм}$. Этот элемент необходим, поскольку без него гарнитура не воспринимает входной сигнал — вероятно, из‑за особенностей смещения напряжения, питающего электретный микрофон. Номинал резистора может варьироваться и, скорее всего, потребуется его подбор (возможно, в сторону уменьшения).

Далее устанавливается разделительный конденсатор для отсечения постоянной составляющей напряжения питания микрофона. В оригинальном варианте использовался конденсатор на $1\text{мкФ}$, но допустимо применять и меньшие номиналы. Тип конденсатора не критичен: подойдёт как электролитический, так и керамический.

Перед входом также размещается резистивный делитель на двух резисторах. Их номиналы подбираются экспериментально. В прототипе использовались резисторы $750\text{Ом}$ и $100\text{Ом}$, но эти значения не универсальны.

Выходные цепи

Выход гарнитуры рассчитан на подключение динамика, поэтому для предотвращения искажений его необходимо нагрузить. Вместо динамика устанавливается резистор номиналом $300–400\text{Ом}$.

Для сравнения: в трансивере Xiegu G90 на входе стоит резистор $680\text{Ом}$ и разделительный конденсатор $10\text{мкФ}$. Автор посчитал эту нагрузку недостаточной и предпочёл более низкое сопротивление. При использовании Xiegu G90 дополнительный разделительный конденсатор не требуется — он уже есть в схеме трансивера.

Питание

Гарнитура питается от литиевого аккумулятора, поэтому для питания схемы используется стабилизатор напряжения. В проекте применён LM1117MP‑3.3, обеспечивающий стабильное выходное напряжение $3,3\text{В}$.

Схема автоматического запуска режима сопряжения

Одна из ключевых задач — обеспечить автоматический переход гарнитуры в режим сопряжения при включении питания. Это необходимо по двум причинам:

1. Не все гарнитуры автоматически переходят в режим сопряжения после подачи питания.

2. Если гарнитура уже привязана к другому устройству (например, смартфону), для перехода в режим сопряжения обычно требуется удерживать кнопку питания несколько секунд.

Автор выбрал автоматизацию процесса вместо вывода кнопки и светодиода на корпус. Реализация:

• Вместо кнопки питания установлена оптопара.

• Оптопара управляется полевым транзистором (можно использовать любой маломощный MOSFET).

• Задержка выключения создаётся RC‑цепью (конденсатор в несколько мкФ и резистор в несколько МОм). Постоянная времени заряда подбирается экспериментально.

Принцип работы:

1. При включении питания конденсатор начинает заряжаться.

2. Пока конденсатор заряжается, полевой транзистор открыт, а оптопара замкнута — это имитирует нажатие кнопки питания гарнитуры.

3. Гарнитура переходит в режим сопряжения.

4. После полного заряда конденсатора полевой транзистор закрывается, оптопара размыкается.

5. В списке Bluetooth‑устройств на смартфоне появляется новое устройство, готовое к сопряжению. Если оно уже было добавлено ранее, подключение происходит автоматически.

В дополнние ко всему написанному - видео демонстрирующее возможности работы готового устройства.

После эксплуатации первой версии устройства и её выхода из строя автор принял решение о разработке версии № 2.

Подробности обновления и новые разработки доступны в Telegram‑канале автора: (t.me/xiegu_g90_ru)

Задолбавшись, каждый раз выбирать в списке устройств БТ, доступных для подключения из кучи устройств с таким же именем (Bluetooth music), наконец психанул и решил сделать новый БТ приемопередатчик.

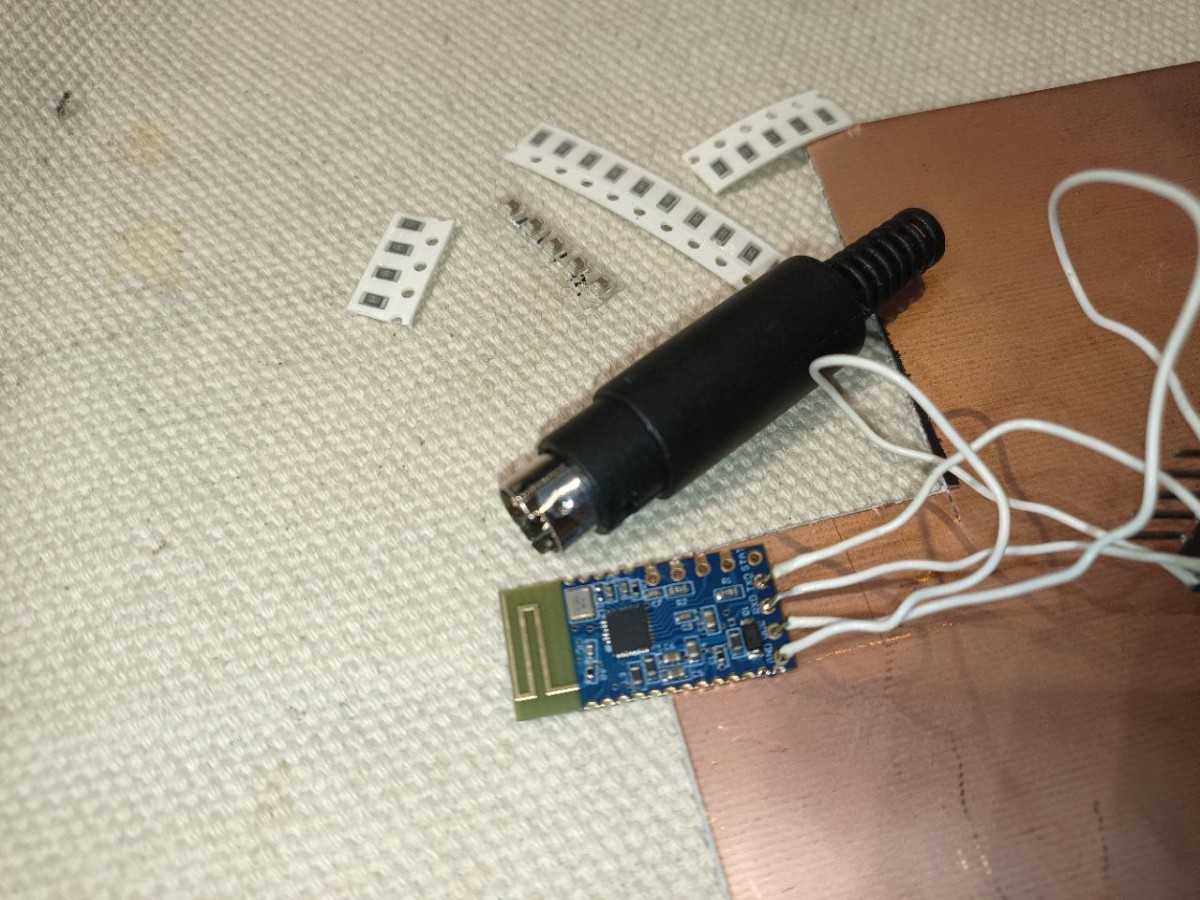

Подобрал компоненты.

Отпилил лишнюю часть корпуса разъема mini-din-8.

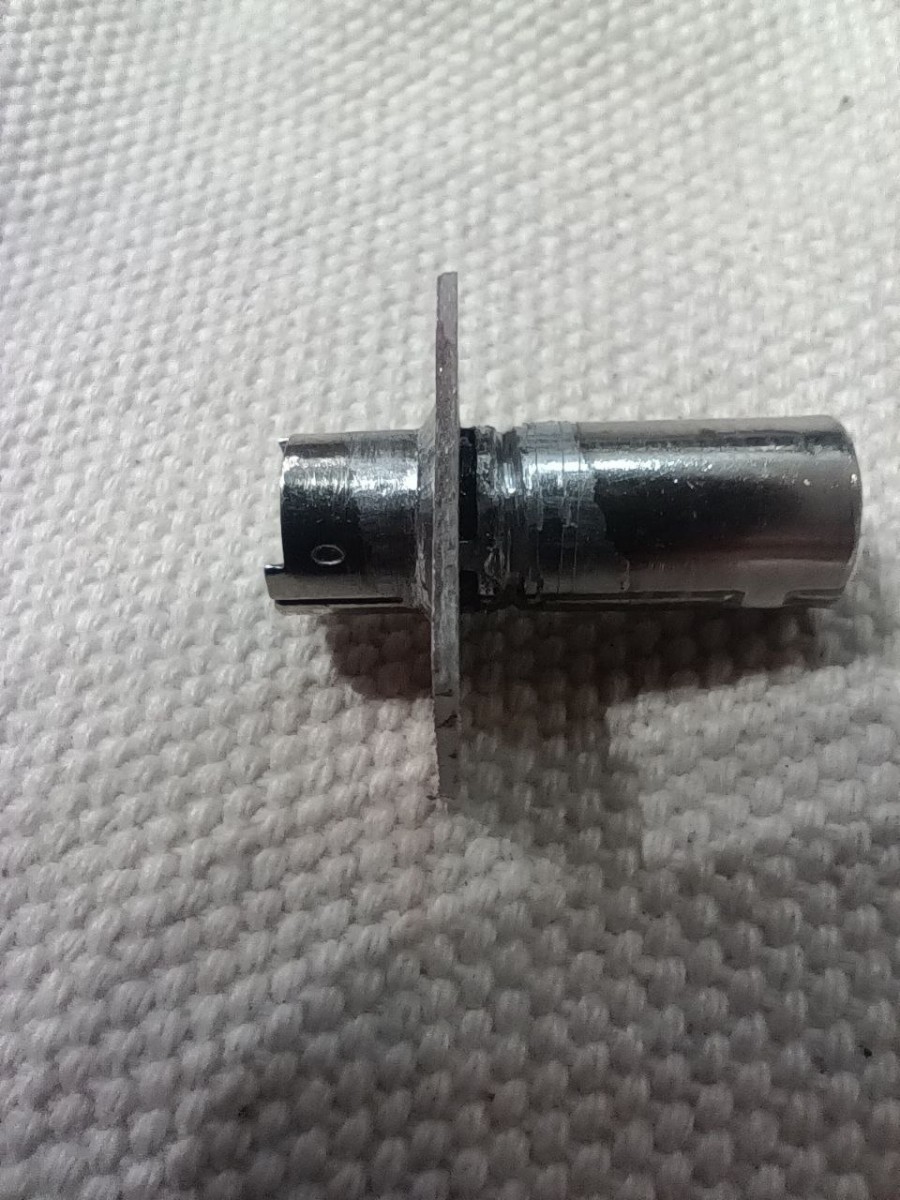

Отпилил от модуля встроенную антенну и лишние контактные площадки. модуль стал значительно короче. для подключения внешней антенны изготовил латунную втулку с резьбой. всю внешнюю обвеску модуля, смонтировал непосредственно на сам модуль. не уместилась только микросхема питания. разместил на текстолите.
