В данном разделе мы постараемся собрать все более или менее значимые модификации устройств от Xiegu.

СОДЕРЖАНИЕ РАЗДЕЛА.
0. Схема трансивера Xiegu G90
1. Раскрытие трансивера Xiegu G90 на передачу
2. Модификация микрофонной гарнитуры Xiegu G90 и X5105
3. Замена ручки VFO на более удобную.
4. Делаем защиту от статики.
5. Знакомство и ремонт Xiegu G90.
6. Использование порта IQ трансивера Xiegu G90 с программой HDSDR
7.1 Вариант 1 подключения РА к Xiegu G90 (реле)
7.2 Вариант 2 подключения РА к Xiegu G90 (оптрон)
8. Схема подключения Unicom Part 2 V 1.0 к Xiegu G90
9. Замена валкодера и разъема питания в Xiegu G90
10. Замена шатного динамика Xiegu G90 для лучшего звучания
11. Состыковка G90 с N1MM и CWType
12. Несколько модов для G1M
13. Доработка УНЧ трансивера Xiegu G90
14. Модификация УНЧ для достижения нужной громкости на минимуме
15. Дополнительный аккумулятор, подставка и защита для X6100
16. Xiegu X6100, простое раскрытие на передачу
17. Три модификации по снижению тока потребления Xiegu G90 в два раза
18. HDSDR и трансивер Xiegu X6100

0. Схема Xiegu G90
Наконец то удалось достать принципиальную схему трансивера Xiegu G90.
В архиве 4 файла: схема головной части, схема платы с процессором, схема платы с УМ и тюнером и схема гарнитуры. В схеме конечно есть, некоторые не значительные несоответствия (отсутствие или наоборот присутствие деталей), что не критично для изучения и улучшения схемотехники трансивера G90.
Вот ссылка на архив со схемами: https://xiegu.ru/attachments/get/52/shema_g90.rar
Всем удачных ремонтов и интересных модификаций!
1. Раскрытие трансивера Xiegu G90 на передачу (авторство не установлено)
Компания Xiegu не приветствует данную процедуру, поскольку передача радиосигнала за пределами любительских диапазонов — незаконна!
К тому же эта процедура выполненная не в условиях сервисного центра автоматически лишает вас гарантии. Поэтому мы категорически не рекомендуем делать этот мод.
Порядок выполнения мода:
1. Отключите все от трансивера.
2. Удалите все винты верхней крышки; снимите передние боковые направляющие; отсоедините дисплейную часть от основного блока; снимите верхнюю крышку.
3. Рядом с процессором ARM вы увидите СМД компонент (диод), рядом с которым нарисован треугольник (стрелка) указывая на эту деталь.
4. Осторожно удалите этот элемент с помощью паяльника.
Готово!

2. Модификация микрофонной гарнитуры Xiegu G90 и X5105. (автор мода YO2AA)

При использовании оригинального микрофона G90 ваш голос может быть слишком низким.
Чтобы решить эту проблему, откройте микрофон и замените конденсатор C15 на конденсатор 10Н, а C14 на 2,2Н (SMD 0603).
Так же автор мода рекомендует заменить микрофонный капсуль на PANASONIC WM-61A (WM-61B) или PRIMO EM 258, это также значительно улучшит ваш сигнал.
P.S. Продолжение эксперимента по модификации штатной гарнитуры.
На форуме QRZ.RU (https://forum.qrz.ru/357-kv-kitayskie-kv-transivery/49280-xiegu-g90.html#post1654814) этот мод был проверен рядом радиолюбителей и оказалось, что необходимости замены двух конденсаторов не совсем оправдана, достаточно заменить С14 на 10Н. Вот что пишет автор RX3ALL «Сигнал стал достаточно ровным, хорошо читаемым, с одинаковым присутствием всего спектра и немного поднятыми верхними частотами. Голос стал естественным и хорошо узнаваемым. Раскачка сигнала хорошая. Изменение усиления MIC GAIN стало иметь не такой выраженный эффект. При значениях равных менее 15-ти, уровень сигнала в эфире падает до минимума, но не так значительно. Оптимальный уровень усиления в этом варианте MIC GAIN=20. Если микрофон держать на расстоянии вытянутой руки, то при значении MIC GAIN=20 сигнал ослабевает, речь разбирается нормально, появляется эффект эха. Собственно говоря, так и должно быть при отдалении микрофона от источника звука. Ну и в заключение ссылка на видео от RX3ALL наглядно демонстрирующее полезность этого мода: https://youtu.be/t8syTGTnh5c

3. Замена ручки VFO на более удобную.
Вся процедура и как это выглядит в реальном виде смотрите в нашем видео

4. Делаем защиту от статики. (автор RA9YUH, ссылка на первоисточник)
К сожалению в трансивере G90 практически полностью отсутствует защита по входу (пара стабилитронов на входе не в счет). Автор мода рекомендует поставить разрядничик сразу на вход.

5. Знакомство и ремонт Xiegu G90.
Раз уж мы решили собирать всю более или менее значимую информацию о продукции Xiegu, то думается будет здесь уместным и еще одно видео о ремонте и изучении трансивера Xiegu G90. Автор видео Андрей R4IN, и первоначально размещено оно на его канале в ютубе . Что бы это очень полезное видео не потерялось в глобальное сети, мы продублируем его и у себя на канале.

6. Использование порта IQ трансивера Xiegu G90 с программой HDSDR.

Некоторые обладатели трансивера Xiegu G90 задают вопрос: «для чего в трансивере разъем IQ, как и для чего его можно использовать?»
В инструкции приведена информация, с которой можно начать использовать порт I/Q. В первую очередь эту функцию можно применить для отображения спектра / водопада, получаемого от G90. В сочетании с возможностями CAT интерфейса можно полностью контролировать основные операции трансивера Xiegu G90. С помощью IQ порта можно получить необработанный аналоговый сигнал на низкой частоте, который вы можете использовать, например, со звуковой картой компьютера для демодуляции с вашими собственными программами (к примеру — HDSDR). При использовании качественной звуковой карты (с поддержкой частоты 192 кГц) на экране компьютера появляется возможность получить отображения спектра шириной около 150 кГц, что в несколько раз больше, чем отображается на экране самого трансивера. К этому надо обязательно добавить, что средствами HDSDR применяя различные фильтра, шумоподавители и т.п. на колонках компьютера вы услышите значительно лучшее звучание станций, чем на штатном динамике трансивера G90.
Что бы дать возможность попробовать обладателям Xiegu G90 использовать эту функцию — мы изучили опыт других радиолюбителей по вопросу подключения и настройки HDSDR для совместной работы с G90. Опыт Ohan ZS1SCI, нам показался более доступным и понятным, поэтому мы и приводим его ниже.
Запускаем OmniRig V2 и HDSDR и производим настройку пунктов как на картинках ниже:
Установки в OmniRig

Значения CAT в программе HDSDR

I / Q: обратите внимание, нужно поменять каналы

RF:

Sampling rate:

После настройки

Настройка завершена.

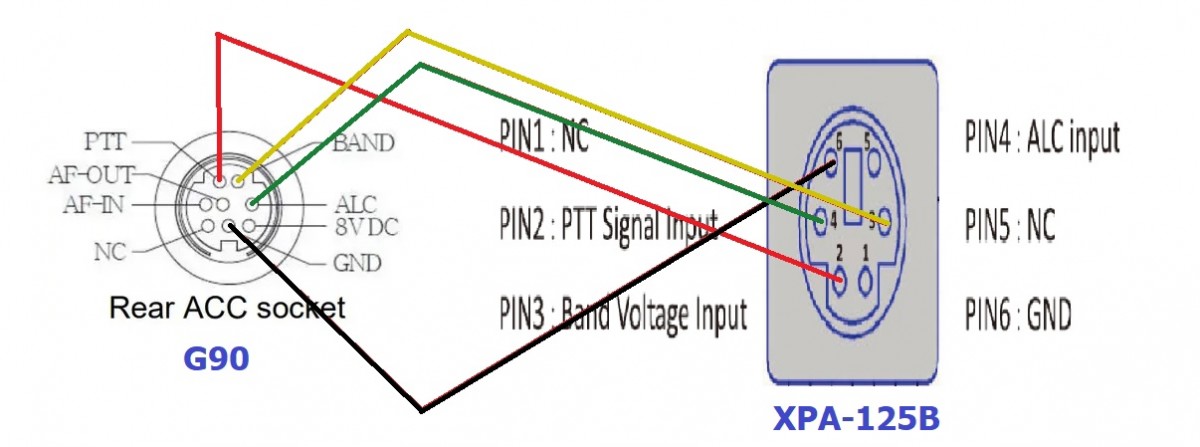

7.1 Схема 1 (на реле) управления усилителем мощности для Xiegu G90. (Автор US3UT, Валерий)
Данная схема была опубликована на сайте журнала "Радон"
Отличительная особенности схемы в том, что обеспечивается гальваническая развязка между трансивером и усилителем мощности.

Реле Р1 с паспортом РС4.569.724. Величина резистора R* подбирается для надежного срабатывания примененного реле. Примерно 330-1000 Ом. В моем случае реле уверенно срабатывало при токе 7мА и резисторе 1000 Ом. Диод Д226 или ему подобный.

7.2 Схема 2 (на оптроне) управления усилителем мощности для Xiegu G90. (Автор U3DPH, Александр)
Данная схема была опубликована на форуме QRZ.RU. Всю схему можно без труда разместить в корпусе от авторучки.

8. Схема подключения Unicom Part 2 V 1.0 к Xiegu G90. (Автор Ильсур, RN4R)
Наш коллега, Ильсур RN4R подключил цифровые виды связи к Xiegu G90 с помощью интерфейса Unicom Part 2 V 1.0.

В первую очередь требуется распайка кабеля для подключения к трансиверу Xiegu G90 согласно рисунка 1.
Все соединения очень желательно в экранированных проводах исполнить.

Настрайка через OMNI RIG, трансивер выбираем IC-756 PRO.
Все настройки видны на рисунке 2.

Кстати, РТТ работает через САТ.

9. Замена валкодера и разъема питания в Xiegu G90. (Автор Юрий Красовский).
Вот чем мне нравится наш брат радиолюбитель, так это тем, что голова рукам покоя не дает.
Так вот Юрий Красовский поняв, что его не устраивает родной валкодер от Xiegu озаботился вопросом его замены.
И судя по его фотоотчету ему это удалось. Попутно Юрий внес в свой аппарат еще несколько улучшений и опубликовал свои труды на форуме QRZ.RU. А мы с молчаливого согласия Юрия продублируем его труды у себя на сайте, что бы не дай бог они не затерялись в глубинах бездонного интернета.

Замена штатного разъема питания на XT60 (тут стоит обратить внимание, на то, что увеличивать размер под хт60 нужно только с левой стороны, так как иначе задняя стенка не станет по причине того, что корпус будет упираться в разъем).

Замена бюджетного штатного энкодера EC11 на 20 тактов на Bourns энкодер PEC11R-4215F-S0024 на 24 такта, который тише и гораздо мягче и надежнее. Если кого то напрягает трещотка в энкодере, есть вариант разобрать его и отогнуть или поискать энкодер вот с таким номиналом: PEC11R-4015F-S0024.

P.S. После доработки по замене валкодера от автора пришло дополнение, что в случае замены на ту модель валкодера, которая указана получилась "зеркальная" настройка - при вращении "по часовой стрелке" частота уменьшается, при вращении "против" - увеличивается. Автор попросил дополнить данный мод уточнением, что чтобы вернуть нормальный режим настройки пришлось откусить крайние ножки у валкодера и проводниками перекрестно делать.

10. Замена шатного динамика Xiegu G90 для лучшего звучания. (Майк N3PM).
Некоторые пользователи отмечают резковатый звук, который выдает штатный динамик трансивера Xiegu G90, поэтому Майк (N3PM) решил провести эксперимент по замене штатного динамика на динамик который используется в некоторых небольших трансиверах именитых брендов. (в данном случае FT817).
Для мода нам потребуется:
- динамик (от Mouser, № 665-AS05008MR-R)
- зажимы (обрезаем от ¼ кабельные зажимы или что то аналогичное)
- родные винты и гайки
- вспененная прокладка
Прокладка необходима, чтобы отделить динамик от металлической поверхности крышки трансивера. Все остальное понятно из картинки этого мода.

11. Состыковка G90 с N1MM и CWType (автор Сергей UR4IOR)
Неоднократно к нам поступал вопрос о возможности работать CW с компьютера, например, через программы CWType.
Сергей UR4IOR предложил пользователям трансивера Xiegu G90 на форуме qrz.ru один из вариантов решения этого вопроса.
Возможно кого то этот вариант заинтересует, так как удалось состыковал G90 с N1MM и CWType, соответственно с AATest log-ом.
Решение вопроса кроется в изготовлении устройства WINKeyer.
Схема, описание и герберы плат можно скачать здесь: https://www.sv5fri.eu/?p=1611149. Там же ссылка на прошивку для arduino. Собирается в течение 1-1,5 часов.
Есть нюансы, но в целом работает и конечно CAT и PTT само собой и с WINKeyer стыкуется замечательно.
Есть одна особенность - при подключении к N1MM, надо запускать в следующей последовательности: включается трансивер потом запускается журнал , если наоборот то TRX, почему то не включается. Причину пока не выяснена, но факт имеет место быть. С CWType все включается и запускается в любой последовательности.

И вот пару видео о работе устройства от автора идеи

12. Несколько модов для G1M SDR (авторы Денис EU7FBB и Олег)
В нашей группе в социальное сети ВКонтакте (https://vk.com/xiegu), Денис EU7FBB и Олег (к сожалению не знаем позывной) подняли тему модов для трансивера Xiegu G1M. Мы с большим удовольствием и благодарностью про эти модификации расскажем ниже.
Небольшая доработка модуляции в Xiegu G1M. Изменяя параметры резистора R148 меняется микрофонное усиление. C488, C378 удалить. Вместо R168 устанавливается конденсатор, от которого зависит уровень низких частот.
Не плохо если провод микрофонный заменить на экранированный и расположить микрофон вплотную к корпусу тангенты.

Аттенюатор, уменьшение чувствительности приёмника. На работу предусилителя не влияет.

О проблемах с возбудами при работе G1M с PA и описывает одном из возможных способах решения проблемы.
От самовозбуждения помогло включение конденсатора 5100 пф с 3-й ножки на массу это как я полагаю микросхема LM321 и на всякий случай с 4-й ножки на массу включил 510 пф. Кроме того параллельно R148 включил ёмкость 6800 пф.
Возникающую проблему "отвала" САТ интерфейса при работе с РА удалось победить заменой двух конденсаторов на 0.1 микрофарад и закоротить дроссель. Для надёжности за одно и всё контакты разъемов пропаять.

Как отмечают авторы доработок, что все проблемы возникающие в G1M индивидуальны и при повторении этих модов у себя в трансивере вы делаете это на свой страх и риск. Я к примеру у себя этих проблем не наблюдал при работе на нескольких экземплярах G1M. Правда антенна у меня достаточно удалена от трансивера, да и РА не использовал ни разу.
В заключение видео с доработками которые мы описали выше и еще о чем Олег расскажет только на видео.

13. Доработка УНЧ трансивера Xiegu G90 (автор Владислав RX3ALL)
Многие пользователи Xiegu G90 отмечают высокочастотный шум, как его еще называют шипение примуса. Владислав RX3ALL в своем ютуб канале опубликовал видео модификации по снижению высокочастотного шума и оптимизация АЧХ УНЧ трансивера Xiegu G90, путём подбора и установки конденсатора. Вот ссылка (https://youtu.be/FjCx-rpW-F0) на видео автора, там же под видео можно задать уточняющие вопросы.
Ну а мы как обычно чтобы полезное видео не потерялось в глобальное сети, мы продублируем его и у себя в канале.

Для тех, кто будет делать эту модификацию. От вывода 3 "+INPUT" идет дорожка к залуженной контактной площадке. Рядом с ней - ещё две площадки. Они соединены с массой. Конденсатор типоразмера 0603 или 0805, удобнее запаивать именно на эти площадки. Но, для наглядности на видео, припаивал конденсатор именно на лапки микросхемы.

14. Модификация УНЧ для достижения нужной громкости на минимуме (автор YO3HJV)

Некоторые пользователи жалуются на то, что даже при минимальной громкости в Xiegu G90, звук исходящий из штатного динамика все еще является достаточно громким, поэтому со звуком нужно что-то делать.
Усилитель звука сделан на базе LM386 в корпусе SOIC. LM386 - универсальный усилитель мощности звука, предназначенный для использования в портативных устройствах. Он имеет широкий диапазон напряжения питания и может выдавать 125 мВт на динамик 8 Ом с искажением 0,2%. Микросхема рассчитана на минимальное количество внешних компонентов имеет внутренний резистор 1,35 кОм для коэффициента усиления 20.

Этот резистор можно обойти с помощью внешней сети для достижения более высокого усиления (до 200 или 46 дБ), и Xiegu поместил туда конденсатор 10 мкФ и 100 Ом последовательно.

При этом расчетное усиление составляет около 120
Если воспользоваться расчетами и заменить резистор 100 Ом на 300 Ом для усиления получения усиления около 76, то получаем на выходе приятный звук с первым шагом настройки громкости каким он и должен быть на наш взгляд.

15. Дополнительный аккумулятор, подставка и защита для X6100 (Автор David Fainitski).
Предлагаем не просто пару видео с демонстрацией дополнений для X6100, а в комплекте с файлами, которые пригодятся вам для повторения этих устройств.
Эти дополнения можно изготовить на 3D принтере и выполняет оно сразу три роли: подставка для трансивера, защита ручек и самое главное и полезное - отсек для дополнительных аккумуляторов.
Ссылка на файлы для печати вариант 1>>
Ссылка на файлы для печати вариант 2>>
Аккумуляторы для версии 2, можно купить на Алиэкспрессе, к примеру здесь: https://ali.onl/1ZtQ

16. Xiegu X6100, простое раскрытие на передачу.
Видео, которое показывает несложную процедуру по раскрытию трансивера для работы на передачу за пределами любительского диапазона.

17. Три мода по снижению тока потребления трансивера Xiegu G90.

Продолжаем собирать материал по модам для xiegu G90. Сегодня представляем на рассмотрение очередной мод по оптимизации питания трансивера. Все эти моды позволяют снизить потребление трансивера в режиме приема почти в два раза.

Всего в сети нам удалось найти три разных мода, возможно, их и больше, но суть модификаций одна – замена штатных не очень оптимальных стабилизаторов на разные DC/DC преобразователи.
Первый мод от Адриана (YO3HJV) опубликованный в его блоге.
В штатной схеме Xiegu G90 применяется LM2940T, который снижает напряжение питания до 9-10 В, за которым следует LM7805, который питает все логические схемы радио. Таким образом, через него проходит значительный ток. LM7805 и LM2940 не самое интересное решение инженеров Xiegu.

Поэтому автор мода решил заменить LM7805 на DC/DC понижающий преобразователь D-Sun основан на MP1584, компактном монолитном исполнении. Данный модуль обладает высокочастотным импульсном питании с частотой переключения 1,5 МГц, что в нашем случае удобно отфильтровать. Кроме того, важным преимуществом является защита от перегрузки, которая необходима при использовании его для питания чувствительных цепей.

Плата имеет общий минус, так что с электрической точки зрения все в порядке.

Размеры платы позволяют безболезненно удалить LM7805 и установить маленькую плату в вырез печатной платы. При необходимости размеры легко подгоняются при помощи наждачной бумаги, чтобы подогнать плату, и немного поцарапать землю вокруг платы SMPS, чтобы добавить конденсаторы.

После пайки земли и перед подключением плюсовых проводов необходимо установить на лабораторном источник питания 10В и регулятором на плате выставить выходе SMPS ровно 5В.

Для избавления от радиочастотной помехи от преобразователя добавляем несколько конденсаторов для фильтрации пульсаций и шумов, создаваемых регулятором; 150 нФ, 1,5 нФ и 150 пФ с каждой стороны платы.

Под плату рекомендуются подложить кусок каптоновой ленты, на всякий случай...

По фотографиям понятно, как все делалось.

Позже был установлен еще один SMPS на замену 2940. В результате установлены два SMPS, первый под печатной платой, а второй над первым. Вот фотографии:

Второй мод предложил Тодор (LZ1JER). К сожалению, к этому моду нет текстового описания, но фотографии мода и его результат будут понятны и без дополнительного описания. На наш взгляд это самый простой мод.

Автор третьего мода остался не известен. В нашем распоряжении есть только 4 фотографии мода и более никакой дополнительной информации.

18. Использование HDSDR с Xiegu X6100 при помощи OmniRig
Если возникла необходимость использовать изображение панарамы на компютере, то можно воспользоваться следующей связкой: Xiegu X6100 - Omni-Rig - HDSDR.
0. Скачать и установить программы HDSDR (ссылка на сайт автора)
1. Скачать программу Omni-Rig V1.20 (ссылка на скачивание)
2. Скачать и установить в Omni-Rig INI файл для Xiegu X6100 (просто скопируйте этот файл в папку "C:Program Files (x86)AfreetOmniRigRigs") (ссылка на скачивание)
3. Используйте следующие параметры в Omni-Rig для вашего X6100
Тип установки: Xiegu X6100
Порт: COMx (x — номер COM-порта, используемого для управления вашим X6100 с помощью CAT)
Скорость передачи данных: 19200
Биты данных: 8
Четность: Нет
Стоповые биты: 1
RTS: Низкий
DTR: Низкий
Опрос int, мс: 500
Тайм-аут, мс: 4000
